OPUS® 55 BRiDGE Paketlösung -Anwesenheitsorientierte Beleuchtung1
Produktinformationen "OPUS® 55 BRiDGE Paketlösung -Anwesenheitsorientierte Beleuchtung1"
Lichtsteuerung mit einem Vorortschalter, einem freipositionierbaren Schalter und einem freipositionierbaren Bewegungsmelder
Im Eingangsbereich zu den Büros wird zur Schaltung der Beleuchtung ein OPUS® BRiDGE Schalter installiert. Über einen zusätzlichen, freipositionierbaren Bewegungsmelder
wird die Beleuchtung eingeschaltet, wenn jemand den Eingangsbereich betritt. Flexibel und freipositionierbar lässt sich ein zusätzlicher Schalter im Büro oder in der Nähe des Schreibtisches ankleben.
- Versorgungsspannung: 230 V~, 50 / 60 Hz
- Schaltleistung: 5 A
- externer Schalteingang 230 V~
- es können bis zu 14 gN Wandsensoren eingebunden werden
- bidirektionaler Funk
- Repeater-Funktion Level 1 und Level 2, ohne Filterfunktion
- nicht potentialfrei
Set bestehend aus:
- 1 x OPUS® BRiDGE, 1 Kanal

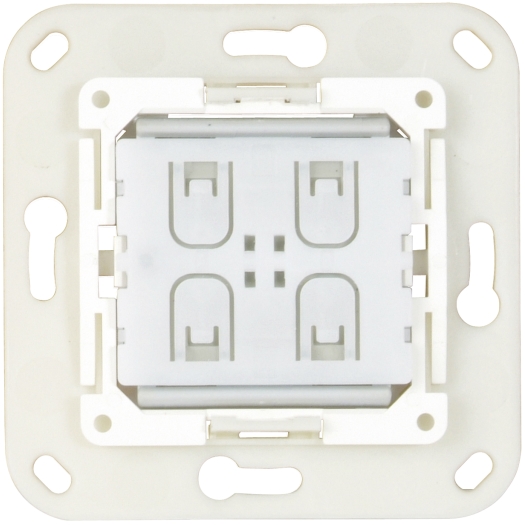

- 1 x OPUS® greenNet Wandsendermodul
- 2 x OPUS® KUBUS Rahmen
- 2 x Flächenwippe

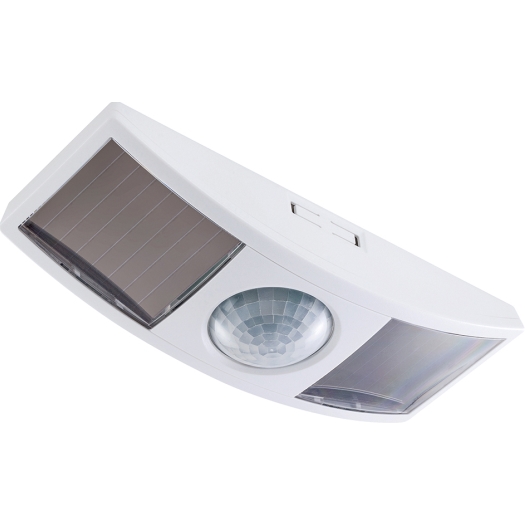

- 1 x Deckenbewegungsmelder
Sicherheitshinweis
Hinweis!
Installation nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen! *)
Durch eine unsachgemäße Installation gefährden Sie:
- Ihr eigenes Leben,
- das Leben der Nutzer der elektrischen Anlage.
Mit einer unsachgemäßen Installation riskieren Sie schwere Sachschäden, z. B. durch Brand. Es droht für Sie die persönliche Haftung bei Personen- und Sachschäden.
Wenden Sie sich an einen Elektroinstallateur!
*) Erforderliche Fachkenntnisse für die Installation
Für die Installation sind insbesondere folgende Fachkenntnisse erforderlich:
- die anzuwendenden "5 Sicherheitsregeln": Freischalten; gegen Wiedereinschalten sichern; Spannungsfreiheit feststellen; Erden und Kurzschließen; benachbarte, unter Spannung stehende Teile abdecken oder abschranken,
- Auswahl des geeigneten Werkzeuges, der Messgeräte und ggf. der persönlichen Schutzausrüstung,
- Auswertung der Messergebnisse,
- Auswahl des Elektro-Installationsmaterials zur Sicherstellung der Abschaltbedingungen,
- IP-Schutzarten,
- Einbau des Elektroinstallationsmaterials,
- Art des Versorgungsnetzes (TN-System, IT-System, TT-System) und die daraus folgenden Anschlussbedingungen (klassische Nullung, Schutzerdung, erforderliche Zusatzmaßnahmen etc.)
Wichtiger Hinweis
zu unserer OPUS Steckdose "premium" (512.200.37 und 512.201.37).
Bitte
beachten Sie, dass der Steckdosentopf (10.746) nur mit dem neuen
Steckdoseneinsatz (20.639.00.) kompatibel ist. Der Steckdosentopf darf
nicht mit anderen OPUS Steckdoseneinsätzen kombiniert werden!
