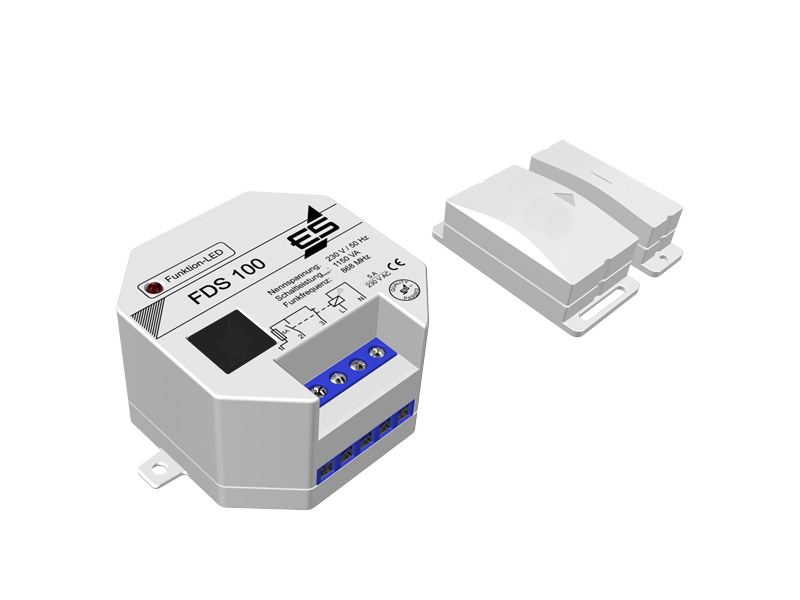

Schabus Funk-Abluftsteuerung FDS 100 DIBt

Leistungsmerkmale

Funktionsbeschreibung:
Durch den Einsatz der Funk-Abluftsteuerung FDS 100 kann ein Abluftsystem nur dann benutzt werden, wenn das Fenster geöffnet ist und die dafür erforderliche Zuluft in den Raum einströmen kann. Ein Sender am Fensterflügel überwacht, ob das Fenster offen oder geschlossen ist, und übermittelt diese Information per Funk an den Einbauempfänger. Dieser gibt die Stromzufuhr nur dann frei, wenn das Fenster gekippt oder geöffnet ist.

Beleuchtung unabhängig von der Fensterstellung:
Der Empfänger ist mit einem potenzialfreien Wechslerkontakt ausgestattet und kann somit in die Lüftermotorzuleitung der Dunstabzugshaube zwischengeschaltet werden, damit die Beleuchtung der Dunstabzugshaube unabhängig von der Fensterstellung funktioniert.

Zweites Fenster (ODER):
Es muss mindestens ein Fenster geöffnet sein, damit das Abluftsystem eingeschaltet werden kann. Dazu wird das FDS 100 SET mit dem Zusatzsender FDS 098 für das zweite Fenster erweitert.

Zweites Fenster (UND):
Es müssen zwei Fenster gleichzeitig geöffnet sein, damit das Abluftsystem eingeschaltet werden kann. Dazu werden zwei unabhängige FDS 100 SETs mit unterschiedlicher Codierung benötigt. Die Empfängerrelais müssen dabei in Reihe geschalten werden.

FDS 100 kombiniert mit Abgastemperaturwächter:
Sobald die Abgastemperatur im Abgasrohr 40°C überschreitet, muss dabei das Fenster geöffnet werden: FDS 100 und Abgastemperaturwächter

FDS 100 kombiniert mit FGS 170 und Abgastemperaturwächter:
Sobald die Abgastemperatur im Abgasrohr 40°C überschreitet, muss dabei das Fenster geöffnet werden: FDS 100 / FGS 170 / Abgastemperaturwächte

Gehäuse des Senders auf Anfrage in verschiedenen RAL-Farben mit einem Aufpreis von 35 Euro erhältlich! RAL-Farbtabelle
